Талреп во всем своём многообразии применяется в строительстве и производстве при проведении монтажно-сборочных и погрузочно-разгрузочных работ. Предназначение таких устройств – ручная настройка натяжения цепных и тросовых конструкций.
Сферы их применения – это строительство, судостроение, прокладка кабеля, а также спортзалы и комплексы – здесь талреп применяется для натяжения атлетических конструкций. Изделия этого вида выпускаются в соответствии со стандартами ГОСТ-9690-71 и ОСТ 5.2314-79.
Принцип действия и особенности талрепов ГОСТ 9690-71
В собранном виде, готовом к работе, закрытое изделие включает в себя:
- оцинкованное тело, представляющее собой закрытый фитинг продолговатого вида с наличием 2-х резьбовых отверстий;
- 2 стропы или крюка, один из которых имеет резьбу;
- прокладку для одинакового разграничения веса;
- стопорные фитинги для исключения прокрутки крепёжных механизмов.
Устройство функционирует благодаря встречному ходу крестовин во время использования. Чтобы снизить натяжку, требуется потянуть изделие в противоположную сторону. Если груз не велик, то ослабить стропы можно и вручную. Стяжка, как правило, выполняется с помощью металлической арматуры и инструментов рычажного типа.
Классификация талрепов ГОСТ 9690-71
Талрепы имеют различные параметры конструкции, разный диаметр, а также вид покрытия. В нашем каталоге представлена продукция следующих типов:
- крюк-крюк – материал изготовления – конструкционная сталь, эффективен в использовании в ежедневной работе;
- крюк-кольцо – соединяет груз с такелажной оснасткой;
- кольцо-кольцо – используется при захвате предметов с наличием захватных элементов;
- вилка-вилка – имеет обжимы по краям, которые надёжно стыкуются с оснасткой.
Для троса и небольших нагрузок подойдут изделия, выполненные из стали марок СТ3 и СТ3КП. Для более серьёзных сооружений производители используют сталь 35 с высокими показателями прочности и эластичности.
Покрытие изделия может быть трёх видов – это горячая оцинковка, цинк-ламельное и гальваническое. Если назначением талрепа является эксплуатация в условиях высокой влажности, то он производится из стали нержавеющих сортов. Наша технология изготовления предполагает операции горячей поковки с последующей закалкой - это формирует высокие прочностные показатели делали.
Где купить талрепы ГОСТ 9690-71
Наша компания предлагает купить талрепы с различными размерами резьбы – от М8 до М56, которые способны выдерживать механические нагрузки весом до 20 тонн. К преимуществам этих натяжных изделий можно отнести компактность, высокую надёжность и лёгкость эксплуатации. Талреп DIN 1480 M20 относится к наиболее универсальной крепёжной оснастке. Также, у нас в каталоге Вы найдёте по низкой цене стяжки с защитой от коррозии и способностью к эксплуатации в низкой температуре.
Талреп купить в Санкт-Петербурге, Спб можно в компании «КранМаш». Условия покупки и доставки, а также вопросы по наличию продукции Вы можете узнать у наших менеджеров.
Основные размеры талрепов
Название по ГОСТ 9690-71 |
Резьба талрепа |
Доп. нагрузка, тн |
Ход талрепа, мм |
L, мм | L1, мм | Вес, кг |
0,3 ВВ-ОС | М10 | 0,3 | 112 | 341 | 229 | 0,5 |
0,5 ВВ-ОС | М12 | 0,5 | 140 | 421 | 281 | 0,92 |
0,8 ВВ-ОС | М14 | 0,8 | 140 | 434 | 294 | 1,1 |
1,2 ВВ-ОС | М16 | 1,2 | 168 | 524 | 356 | 1,9 |
1,6 ВВ-ОС | М18 | 1,6 | 168 | 542 | 374 | 2,26 |
2,0 ВВ-ОС | М20 | 2 | 185 | 603 | 418 | 3,6 |
2,5 ВВ-ОС | М22 | 2,5 | 185 | 629 | 444 | 4,2 |
3,2 ВВ-ОС | М24 | 3,2 | 212 | 719 | 507 | 6 |
4,0 ВВ-ОС | М27 | 4 | 212 | 757 | 545 | 7,2 |
5,0 ВВ-ОС | М33 | 5 | 248 | 881 | 633 | 12,8 |
6,3 ВВ-ОС | М36 | 6,3 | 248 | 900 | 652 | 14,5 |
8,0 ВВ-ОС | М39 | 8 | 265 | 987 | 722 | 20,8 |
10,0 ВВ-ОС | М42 | 10 | 265 | 1027 | 762 | 23,6 |
12,5 ВВ-ОС | М48 | 12,5 | 290 | 1133 | 843 | 35 |
16,0 ВВ-ОС | М52 | 16 | 290 | 1159 | 869 | 46 |
20,0 ВВ-ОС | М56 | 20 | 308 | 1247 | 939 | 55,3 |
- ОС - с открытой сварной муфтой;
- ЗС - с закрытой сварной муфтой.
Существуют несколько исполнений талрепа по ГОСТ 9690-71, ОСТ5.2314-79 (ТУ 28.22.19-001-06909191-2018):

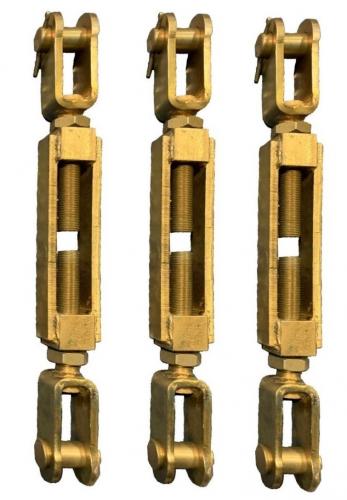

- Исполнение ВВ (вилка-вилка)
- Исполнение ВУ (вилка-ушко)
- Исполнение УУ (ушко-ушко)
![картинка.jpg](/upload/medialibrary/30e/30e2ae0c96c9d191178cec51e7ff00d8.jpg)
Изготовление талрепов возможно в исполнении ХЛ (холодный климат).
